Aluminiowe nity mimośrodowe/ Lekkie nity przesunięte/ Ekranowanie EMI i obudowy/ Zamówienia partiami RoHS Guanbiao Hardware
Szczegóły Produktu:
Place of Origin: | China |
Nazwa handlowa: | guanbiao |
Orzecznictwo: | ISO9001 |
Model Number: | M5 |
Zapłata:
Minimum Order Quantity: | 50000 |
---|---|
Cena: | negotiable |
Packaging Details: | Plastic bag + carton + pallet |
Delivery Time: | 15-20 work days |
Payment Terms: | T/T |
Supply Ability: | 5000000 |
Szczegóły informacji |
|||
Size: | 4.9*10.5 | Load Capacity: | 100kg |
---|---|---|---|
Single: | 3.7g | Exterior: | smooth |
Material: | Aluminum, Stainless Steel, Customizable | Surface Treatment: | Zinc Plating |
Screw Head Diameter: | Customizable | Adjustment Range: | ±5mm |
Package Contents: | 1 x Eccentric Adjustment Screw | Country Of Origin: | China |
Corrosion Resistance: | Good | Accuracy: | 0.01mm |
opis produktu

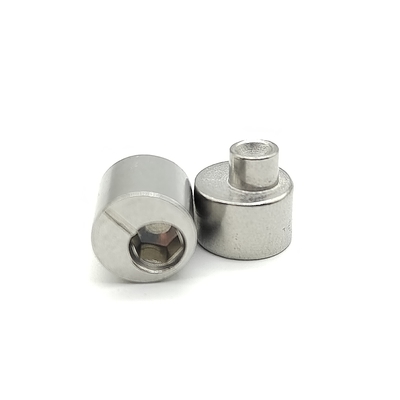

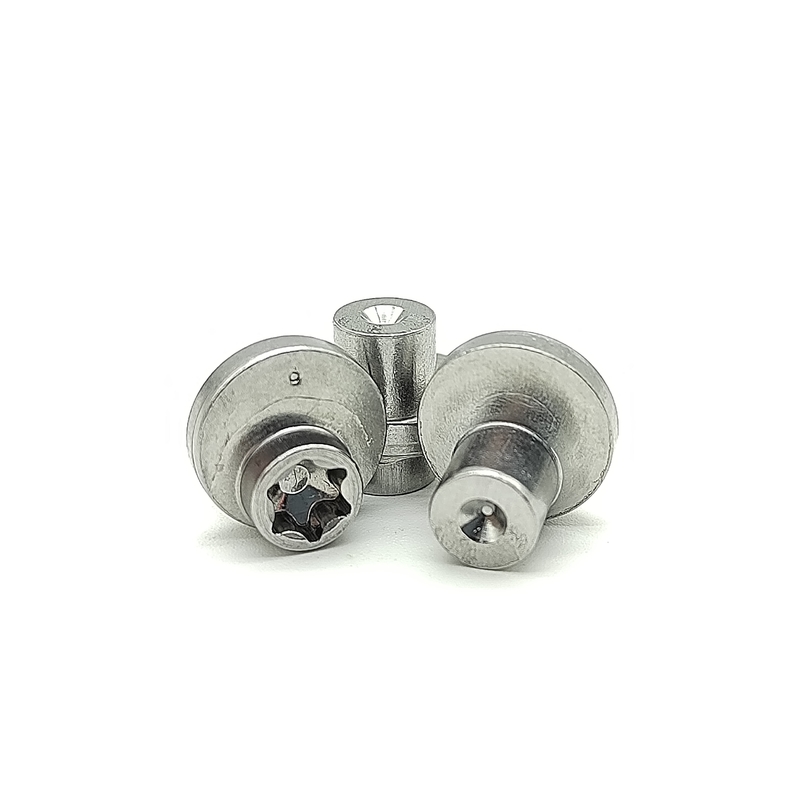

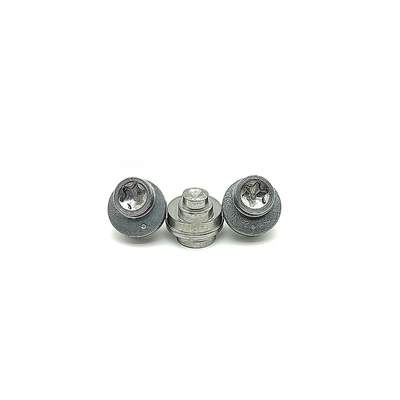

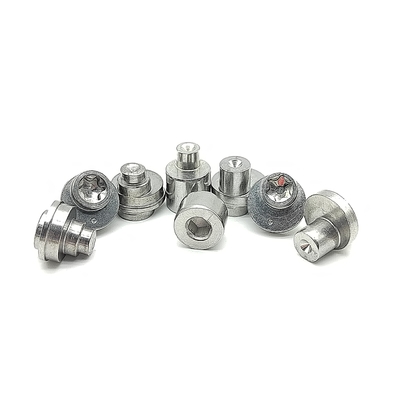

Aluminiowe nity mimośrodowe/ Lekkie nity przesunięte/ Ekranowanie EMI i obudowy/ RoHS Zamówienia seryjne Guanbiao Hardware
Precyzyjne aluminiowe nity mimośrodowe do elektroniki i montażu pojazdów elektrycznych. Kompensują niewspółosiowość otworów w obudowach, szafach i tacach na akumulatory. Lekkie, odporne na korozję, przewodzące. Wykończenie cynkowe lub przezroczyste chromianowe.
Uzyskaj precyzyjne wyrównanie i niezawodne uziemienie w wrażliwych zespołach dzięki naszym lekkim **aluminiowym nitom mimośrodowym**. Posiadające precyzyjnie obrobiony przesunięty trzpień, nity te kompensują drobne niewspółosiowości otworów (±0,2 mm do ±0,8 mm) powszechne w produkcji blach i obudowach elektronicznych. Wykonane z przewodzących stopów aluminium, zapewniają doskonałe ścieżki ekranowania EMI/RF, oferując jednocześnie odporność na korozję i oszczędność wagi, co czyni je idealnymi do elektroniki, telekomunikacji i montażu akumulatorów w pojazdach elektrycznych (EV).
SPECYFIKACJA TECHNICZNA |
|
Materiał | Stop aluminium (np. 5052, 5056, 6061 - wysoka wytrzymałość na ścinanie) |
Typ | Nit mimośrodowy (nit z przesuniętym trzpieniem) |
Mimośrodowość (przesunięcie - e) | Zakres: ±0,2 mm, ±0,3 mm, ±0,5 mm, ±0,8 mm (Wysoka precyzja) |
Style łbów | Łeb niskoprofilowy (np. stożkowy 100°), Łeb z małym kołnierzem |
Średnica trzpienia (d1) | Mniejsze rozmiary: 3 mm, 4 mm, 5 mm |
Siła instalacji | Umiarkowana (odpowiednia dla narzędzi pneumatycznych lub dźwigni ręcznych) |
Normy | Często niestandardowe/OEM; zgodne ze standardem RoHS i REACH |
Główne zastosowania i aplikacje:
* Obudowy elektroniki i szafy rack (zapewniające wyrównanie drzwi/paneli).
* Montaż tacy i akumulatorów w pojazdach elektrycznych (EV).
* Sprzęt telekomunikacyjny i mocowania anten.
* Obudowy serwerów komputerowych i sprzęt centrów danych.
* Panele awioniki lotniczej i lekkie konstrukcje.
* Zabezpieczanie szyn zbiorczych i ustanawianie punktów uziemienia (ekranowanie EMI/RF).
* Łączenie różnych metali (w razie potrzeby z użyciem tulei izolacyjnych).
Obróbka powierzchni/Wykończenia:
* **Przezroczysta powłoka konwersyjna chromianowa (Alodine / Chem Film):** Standard dla aluminium. Zapewnia dobrą odporność na korozję, zachowuje przewodność i przygotowuje powierzchnię do malowania (jeśli jest to wymagane). Opcje żółte lub przezroczyste. Zgodne z RoHS.
* **Anodowanie (twarda powłoka lub przezroczysta):** Opcjonalne. Znacznie zwiększa twardość powierzchni, odporność na zużycie i korozję. Przezroczyste anodowanie zachowuje wygląd i przewodność lepiej niż kolorowe. Może nieznacznie zwiększyć wymiary.
* **Cynkowanie (mniej powszechne):** Czasami stosowane do specyficznych wymagań dotyczących przewodności lub kompatybilności, wymaga specjalnego przygotowania aluminium.
Jak używać:
1. **Przygotuj otwory:** Wywierć czyste otwory o nominalnej średnicy trzpienia (`d1`) w obu materiałach. Dokładnie usuń zadziory.
2. **Włóż i wyrównaj:** Włóż nit. Ostrożnie **obróć trzpień**, aby wykorzystać mimośrodowość i uzyskać idealne wyrównanie otworów. Upewnij się, że styl łba przylega lub jest prawidłowo dopasowany do zewnętrznej powierzchni.
3. **Osadź nit:** Użyj **pneumatycznego nitownicy** lub **narzędzia do osadzania z dźwignią ręczną** z odpowiednią końcówką/matrycą dla rozmiaru i stylu łba nitu. Uruchom narzędzie. Pociągnie ono trzpień (dla typów ślepych) lub spęczni ogon, trwale formując nit i zaciskając materiały. Mimośrodowy trzpień blokuje się.
4. **Ścieżka uziemienia:** W przypadku ekranowania EMI upewnij się, że łeb nitu i uformowany ogon stykają się czysto i przewodząco z powierzchniami, które zaciskają.
5. **Kontrola momentu obrotowego:** Używaj skalibrowanych narzędzi do krytycznych zastosowań. Unikaj nadmiernego osadzania.
