Przemysłowe nitki ekscentryczne/mocujące urządzenia odporne na drgania/tolerancja na nieprawidłowe wyrównanie/ stal węglowa/ zamówienia seryjne
Szczegóły Produktu:
Place of Origin: | China |
Nazwa handlowa: | guanbiao |
Orzecznictwo: | ISO9001 |
Model Number: | M5 |
Zapłata:
Minimum Order Quantity: | 50000 |
---|---|
Cena: | negotiable |
Packaging Details: | Plastic bag + carton + pallet |
Delivery Time: | 15-20 work days |
Payment Terms: | T/T |
Supply Ability: | 5000000 |
Szczegóły informacji |
|||
Application: | Industrial, construction, automotive, etc. | Tensile Strength: | 500-700N/mm² |
---|---|---|---|
Diameter: | M3-M30 (Customizable) | Standard: | ISO |
Dimension: | We Can Customise to your dimension | Length: | custom-made |
Technique: | Cold Heading | Drive: | Torx |
Thread: | Machine screw | Customized: | Send us your drawing or samples |
opis produktu

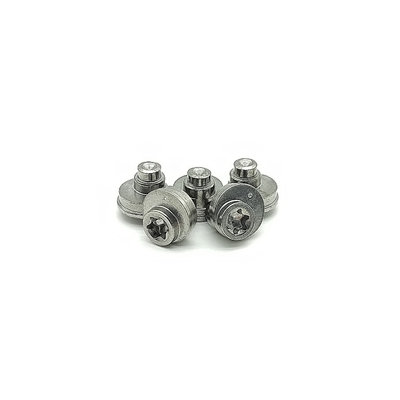

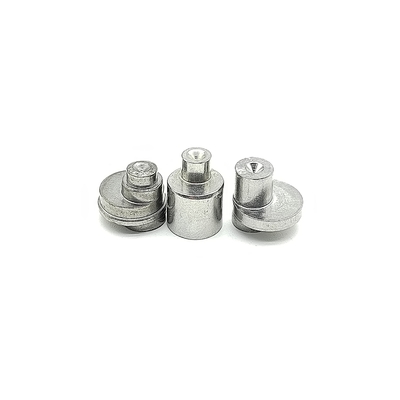

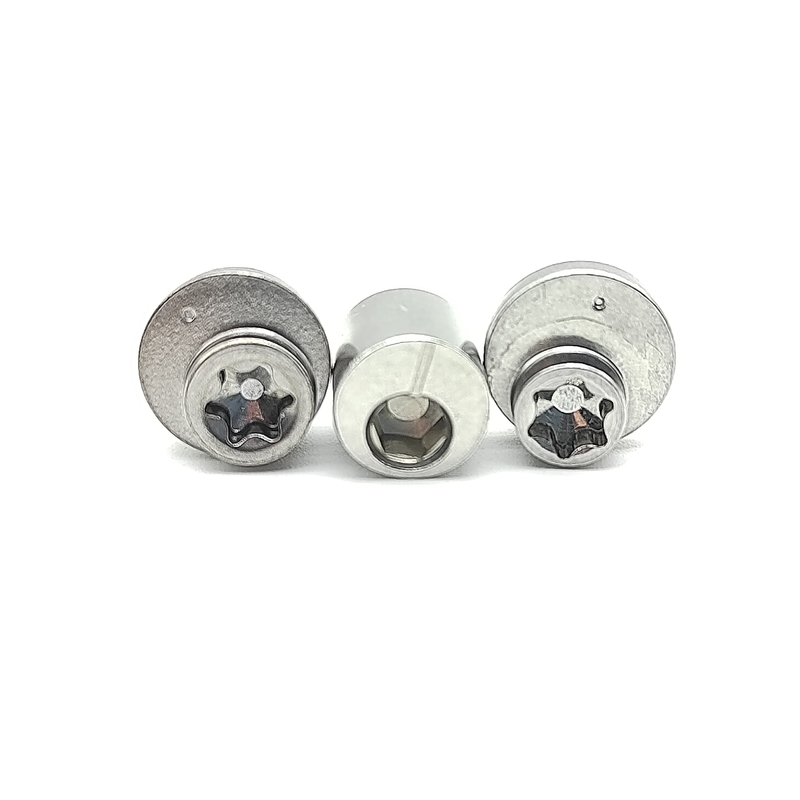

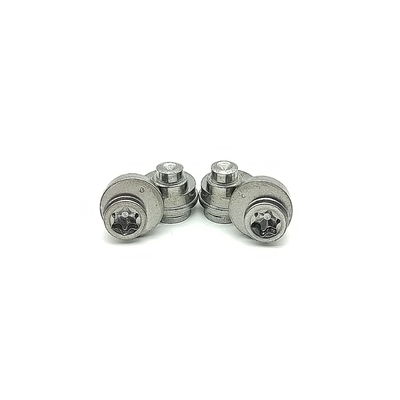

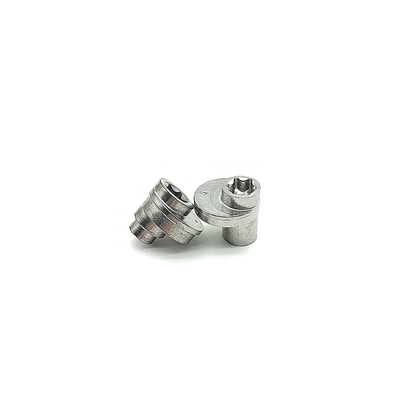

Przemysłowe nity mimośrodowe / Elementy złączne odporne na wibracje / Tolerancja niewspółosiowości / Stal węglowa / Zamówienia hurtowe Guanbiao Hardware
Rozwiąż problemy z niewspółosiowością za pomocą naszych wytrzymałych nitów mimośrodowych. Kompensuj przesunięcie otworów w maszynach, ramach i konstrukcjach. Stal węglowa z powłoką cynkową lub Dacromet. Wysoka siła zacisku i odporność na wibracje.
Eliminuj kosztowne problemy montażowe spowodowane niewspółosiowymi otworami za pomocą naszych solidnych **nitów mimośrodowych**. Zaprojektowane z mimośrodowym trzpieniem, te specjalistyczne elementy złączne pozwalają na znaczną regulację położenia (od ±0,5 mm do ±2,0 mm+) podczas instalacji, kompensując tolerancje produkcyjne lub deformacje ram. Po ustawieniu zapewniają trwałe połączenie o dużej sile zacisku i odporności na wibracje, idealne do ciężkich maszyn, konstrukcji ramowych i sprzętu transportowego.
SPECYFIKACJA TECHNICZNA |
|
Materiał | Stal średnio/wysokowęglowa (np. 10B21, 35K) |
Typ | Nit mimośrodowy (nit z mimośrodowym trzpieniem) |
Klasa wytrzymałości | Zazwyczaj równoważna klasie 8.8 lub wyższej (po obróbce cieplnej) |
Style łbów | Łeb kołnierzowy (popularny), Łeb stożkowy (gdzie wymagane jest licowanie) |
Średnica trzpienia (d1) | Typowe rozmiary: 5 mm, 6 mm, 8 mm, 10 mm, 12 mm |
Siła instalacji | Wysoka (wymaga hydraulicznego/pneumatycznego narzędzia do nitowania) |
Normy | Często specyfikacje niestandardowe lub OEM; krytyczne dopasowanie wymiarowe |
Główne zastosowania i aplikacje:
* Montaż ciężkich maszyn (kompensacja deformacji spawalniczych ramy).
* Połączenia podwozi i ram pomocniczych ciężarówek i przyczep.
* Montaż taboru kolejowego.
* Ramy maszyn rolniczych i budowlanych.
* Montaż konstrukcji stalowych (np. przenośniki, dźwigi).
* Łączenie elementów z wstępnie wywierconymi otworami podatnymi na niewspółosiowość.
* Zastosowania wymagające odporności na wibracje i trwałych połączeń.
Obróbka powierzchni/wykończenia:
* Montaż ciężkich maszyn (kompensacja deformacji spawalniczych ramy).
* Połączenia podwozi i ram pomocniczych ciężarówek i przyczep.
* Montaż taboru kolejowego.
* Ramy maszyn rolniczych i budowlanych.
* Montaż konstrukcji stalowych (np. przenośniki, dźwigi).
* Łączenie elementów z wstępnie wywierconymi otworami podatnymi na niewspółosiowość.
* Zastosowania wymagające odporności na wibracje i trwałych połączeń.
Jak używać:
1. **Przygotuj otwory:** Wywierć otwory w **obu** łączonych materiałach do nominalnej średnicy trzpienia (`d1`). Tolerancja wyrównania otworów jest zrelaksowana ze względu na mimośrodowość.
2. **Włóż nit:** Umieść nit mimośrodowy przez otwory. **Obróć trzpień nita** ręcznie, aby optymalnie wyrównać mimośrodową część, kompensując zmierzone przesunięcie otworu.
3. **Ustaw nit:** Użyj **wytrzymałego hydraulicznego lub pneumatycznego narzędzia do nitowania** z odpowiednią końcówką/matrycą dla stylu i rozmiaru łba nita. Narzędzie wciąga trzpień (jeśli dotyczy) lub bezpośrednio formuje grzybek (ślepy koniec), trwale deformując trzpień i zaciskając materiały z dużą siłą. Mimośrodowy trzpień blokuje się w pozycji.
4. **Kontrola:** Upewnij się, że uformowany łeb jest symetryczny i wypełnia gniazdo matrycy, co wskazuje na prawidłowe ustawienie.
